💡安裝方法

如何將新密碼鎖安裝到門上？

一、拆卸步驟：

1.先用附贈之小尖柄（wrench）插入門內旋轉軸上的小長方形孔，壓入卡榫，就可將門內把手抽出；

2.用螺絲起子將門內蓋板(inside rose)上的2顆螺絲鬆開，拿出蓋板後就可將本鎖拆卸開來。

如何安裝密碼鎖？（本鎖包裝盒內皆附安裝說明書） 【本密碼鎖安裝所須孔徑尺寸大小與現今圓柱形門鎖（tubular lockset，俗稱喇叭鎖）通用，如只是替換本鎖則不須另外鑽孔，且本鎖可安裝於厚度31～51mm之門板】，可DIY，省下安裝費用，如安裝於新門板則請先Google參考YouTube影片鑽孔教學。

二、安裝步驟：

1.劃記號：
將安裝紙規剪下並依照折線折彎後靠於裝鎖處（離地面約914mm）的門角， 透過紙規之孔中心點，在門邊及門面（前／後）作記號。

2.鑽孔：
    依所作記號中心點在門面鑽54mm圓孔（建議由門之前／後中心點各向內鑽孔，以避免孔鑽斜及毛邊產生）裝鎖體；在門厚側邊鑽25.4mm(1”)孔裝鎖閂（54mm圓孔與25.4mm之中心線是在同一平面上且互相垂直）。須注意所使用鎖閂的長短（有60／70mm 2種）在安裝時須與鎖體的安裝距離（54mm圓孔中心與門邊之距離60／70mm）二者距離須一致。

3.裝鎖閂：
    a. 將鎖閂組放入25.4mm孔內，鎖閂固定片緊貼門側邊，沿固定片外緣劃線作記號。
               b. 依所劃記號鑿約4mm深之凹槽以便放人鎖閂固定片。
               c. 放人鎖閂並鎖上螺絲，放人鎖閂時須注意鎖閂前端的插銷頭（bolt）之斜邊（bevel）必須面對關門的方向，這樣才能在關門時將有彈性之插銷頭（bolt）順著門框擋板的斜面壓入門內。

4.安裝擋板（striking plate）：
    a. 鎖閂（latchbolt）安裝好後，將鎖閂前端的插銷頭（bolt）抵住門框，將鎖閂之固定片(fixing plate)外露，以便可用筆將固定片之上/下/中央位置劃記號在門框(jamb)外側上，取其中心點延伸至門框內側上就是安裝擋板的中心點，將擋板之中心線放置於門框內側中心線上並沿擋板外緣劃線，也須將擋板之斜側邊bevel（外凸於門框邊）寬度部分劃出來以便鑿凹槽後可平整放入擋板。
               b. 找出已劃線記號之中心點，鑽一25.4mm(1”)圓孔，約深13mm。
               c. 依擋板外緣記號鑿1.2~1.6mm深之凹槽，以便放入擋板與門框齊平為準並可鎖好螺絲。

5.外門蓋定位：

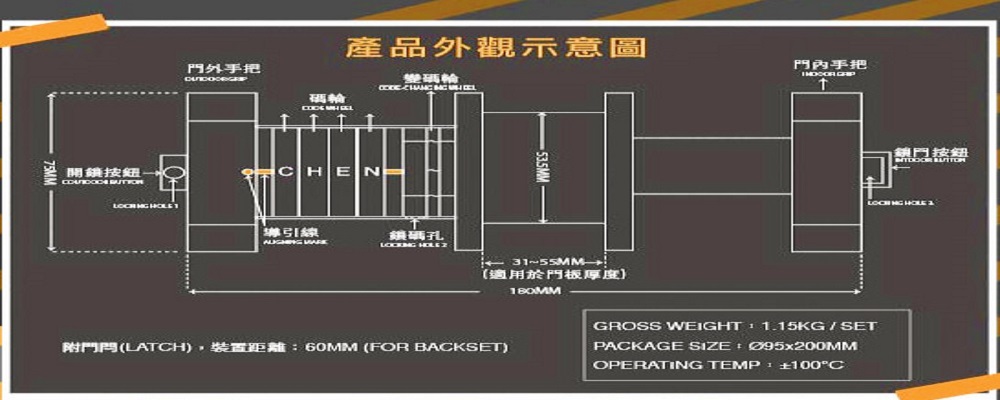

    因每個門板厚度不一，故須先定位外門蓋的放置距離，本鎖適用於門板厚度31～51mm，先量測門板之厚度（如門板厚度為40mm，則外門蓋與内門蓋都應距離門板中心線約20mm），將外門蓋（outside rose）內之定位棒（pin） 拿出，移動鎖組的內／外門蓋之間的距離等於門板厚度，且門板厚度的中心點與內／外門蓋約等距離，如此才能將鎖閂（ Latch）底部的叉狀物prong與鎖組中心的握爪gripper正確的嵌入接合與操控。確認外門蓋的距離後將定位棒（pin）插入外保護管兩側適當距離的孔洞，即定位外門蓋完成。

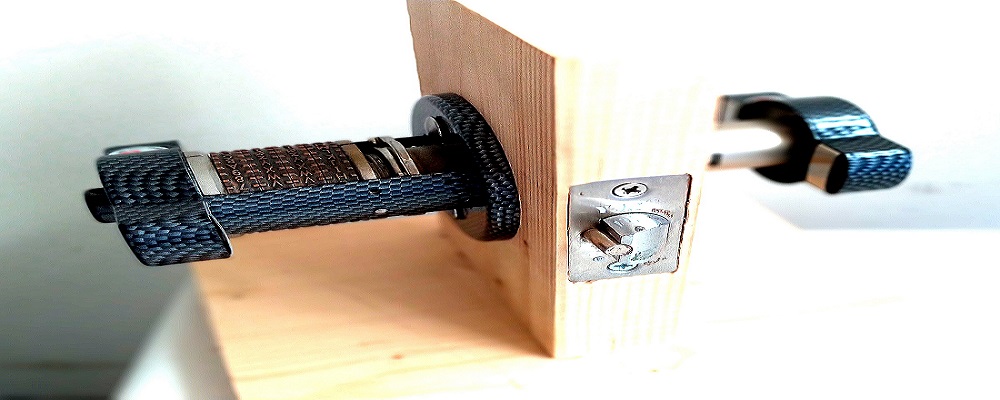

6.裝鎖體：
   確認鎖閂已正確安裝在門內，在放鎖體進入54mm孔內時如無法將鎖閂底部的叉狀物prong與鎖體的握爪gripper正確的接合時，可由外部輕推鎖閂頭（彈性）以便讓鎖閂底部的叉狀物prong嵌入鎖體的握爪gripper，轉動外把手確定可正確帶動鎖閂，就可將內門蓋放入，將2顆長螺絲對準插入並鎖緊以避免鎖體鬆動。
              最後將內把手插入內轉軸到底部以便將內轉軸上的卡榫卡入內把手的旋轉軸小方孔內。

注意：插入內把手時須將小長方形孔對準內轉軸上凸出的卡榫片，二者須在同一方向上以便卡入定位。
